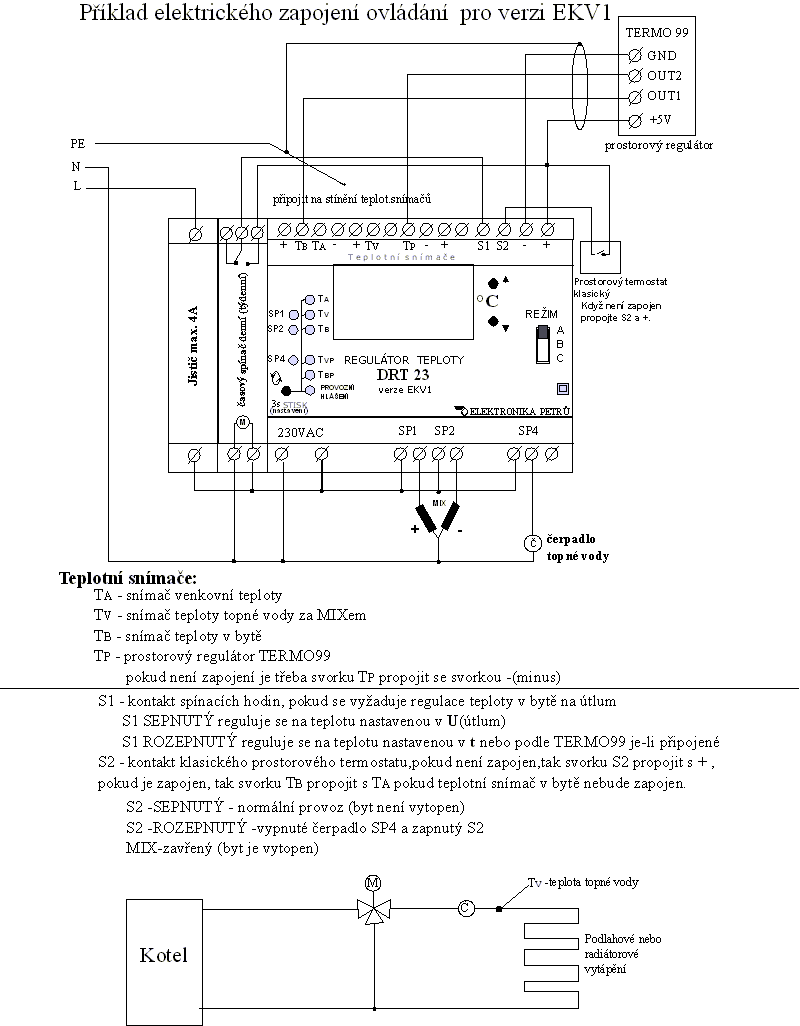

Digitální regulátor teploty DRT23 verze EKVI

Popis regulace

Regulátor vypočítává podle nastavené závislosti dané HORNÍM a DOLNÍM BODEM viz. graf. teplotu topné vody při aktuální venkovní teplotě. Pomocí servopohonu směšovače se zásahy do +MIX nebo -MIX snaží udržet skutečnou teplotu topné vody za směšovačem na teplotě požadované.

Křivka teplotní závislosti musí být přitom mírně nadsazena nad skutečnou potřebou. Doregulování na aktuální požadovanou teplotu v bytě TBP se provádí vypínáním čerpadla topné vody.

Vedle základních parametrů:

• ovládání MIXu a čerpadla
• horní bod topné křivky
• dolní bod topné křivky
• požadovaná teplota v bytě
• požadovaná teplota pro útlumové vytápění, které může nastavovat uživatel

V servisním menu lze nastavit:

• odstavení vytápění při venkovní teplotě
• délka kroku akčního zásahu

Na displeji lze volit zobrazení změřených teplot:

• TA - venkovní teplota
• TV - teplota topné vody
• TB - teplota v bytě

a dále:

• TVP - vypočítaná požadovaná teplota topné vody podle nastavené křivky a aktuální venkovní teploty
• TBP - aktuální požadovaná teplota v bytě na kterou se reguluje

PROVOZNÍ HLÁŠENÍ - zobrazuje z jakého důvodu byla regulace odstavena (MIX zavřen a čerpadlo vypnuté). Důvodů pro odstavení je sedm.

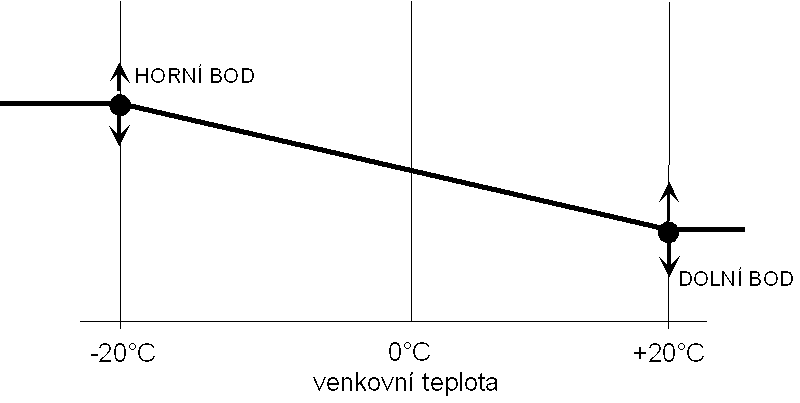

Grafické znázornění požadované teploty vody v závislosti na venkovní teplotě
