Digitální regulátor teploty DRT23 verze 42

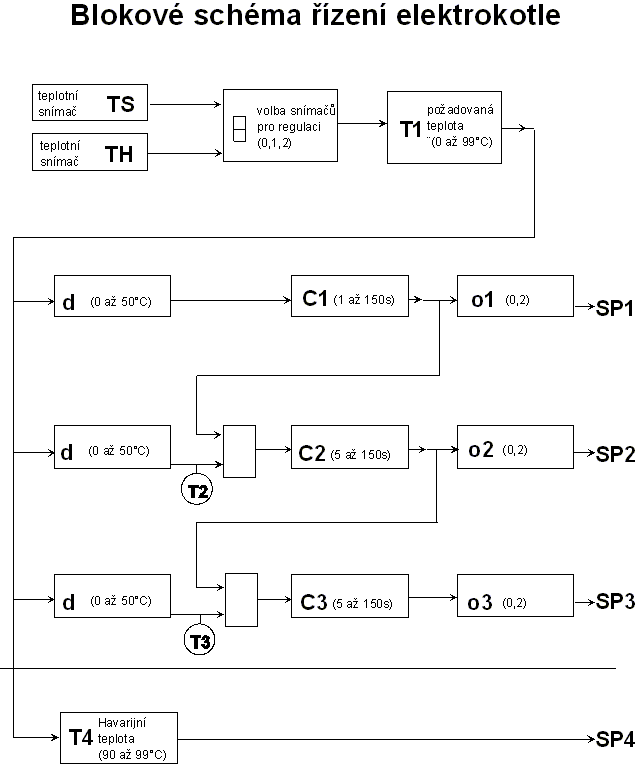

Popis regulace

Na výstupu teplé vody z elektrokotle jsou upevněny snímače TS a TH. Je možné použít jeden snímač a vstupy TS a TH propojit.

Regulace se provádí postupným řazením topných těles. Tělesa se musí spínat přes stykače z výstupních kontaktů regulátoru SP1, SP2, SP3.

Kontakt SP4 regulátoru slouží jako termostat, který při překročení teploty nad nastavenou hodnotu rozepne.

Zobrazované teploty

Krátkým stiskem tlačítka q POSUV DISPLEJE lze zvolit zobrazení některé z teplot.

• TS; TH - je skutečná teplota změřená připojenými teplotními čidly v elektrokotli.
• T1 - zobrazuje POŽADOVANOU TEPLOTU nastavenou uživatelem
• T2 - zobrazuje teplotu, při které po nastaveném čase zapne topné těleso připojené na SP2 (při poklesu TS;TH pod T2). Kontakt SP2 se rozepne po zvýšení TS(TH) nad T2.
• T3 - zobrazuje teplotu, při které po nastaveném čase zapne topné těleso připojené na SP3 (při poklesu TS;TH pod T3). Relé SP3 se rozepne při zvýšení TS(TH) nad T3.
• T4 - zobrazuje teplotu, při které sepne havarijní relé SP4
