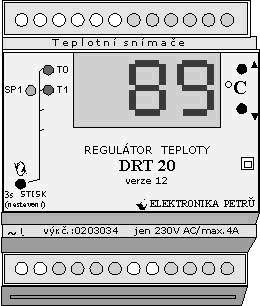

Digitální regulátor teploty DRT20 verze 12

Popis regulace

Teplotní snímač T0 měří teplotu zdroje tepla (např. na slunečním kolektoru). Snímač T1 měří teplotu v regulovaném tepelném spotřebiči SP1.

Pokud je zvolen automatický provoz, pak se regulátor chová jako diferenční.

Zvýší-li se teplota T0 ve zdroji tepla o nastavenou diferenci nad teplotu T1, pak zapne oběhové čerpadlo a spotřebič SP1 se začne ohřívat. Ohřev probíhá do doby než SP1 dosáhne teploty maximální (požadované) nebo do té doby, kdy rozdíl teplot ve zdroji tepla (T0) a teploty T1 poklesne pod nastavenou teplotní diferenci. Regulace teploty na rozhraní těchto stavů pak probíhá ještě podle teplotního driftu, který je pevně naprogramován na 1°C a jehož úkolem je zabránit rozkmitání regulované soustavy.

U regulovaného spotřebiče lze nastavit:

• ovládání automatické nebo ruční
• požadovanou teplotu (0 až 99°C)
• diferenci (0 až 30°C)
